[КОТТ]

Ручная граната германского образца обр. 1916 г.


Довольно интересная ситуация сложилась с производством в России гранат немецкого образца.

Долгое время информации о том, что такое «граната германского образца с терочным запалом» попросту не было. Казалось бы, более простым и логичным было бы начать изготовление гранат обр. 1915 года, но, вероятно, сказался недостаток металлического листа. Зато с чугуном русская промышленность не испытывала никаких затруднений. В то же время удачная поначалу операция русских войск в Восточной Пруссии привела к захвату нескольких

складов с немецкими ручными гранатами образца 1913 года (Kugelhandgranate 13). Не будучи в достаточной мере обеспеченными ручными гранатами, русские войска применили трофеи в бою, оценив простоту немецкой гранаты, впрочем, отметив и ее неустранимые недостатки. Тем не менее, стоимость и простота производства в тяжелое военное время оказались определяющими, и «граната немецкого образца» с 1916 года серийно изготавливалась Троицким снаряжательным заводом. Данные по производству гранат отрывочные, однако известно, что к марту 1916 года было произведено 80 200 гранат, а к июню того же года производство возросло до 309 380 гранат. Количество достаточно солидное, в среднем 51,5 тыс. гранат ежемесячно. Этому немало способствовали простые технологии и возможность использовать для снаряжения гранат бракованные пороха, а не дорогостоящий и дефицитный тротил или мелинит.

Снаряжение гранат часто проводилось буквально «чем попало» - использовался бездымный порох, черный порох, в том числе некондиционный, иногда и неизвестное смесевое ВВ, имевшее в составе порох и имеющее сильный запах аммиака. Единственное требование к ВВ заключалось в способности взрываться от вспышки, так как детонатора запал этой гранаты не имел.

В общем русская граната мало отличается от немецкой. В основном отличия заключаются в более мелкой резьбе очка для запала и конструкции корпуса с четко выраженным центральным пояском.

[КОТТ]

Инженерная гранаты Новицкого и Новицкого-Федорова , очень редкая граната из за ее жестяного корпуса, они почти в ноль сгнивают, найти целую почти не возможно! Эта граната пожалуй самая большая на ПМВойну.

При ведении наступательных действий пехота сталкивалась с проблемой преодоления проволочных заграждений, завалов, прочих инженерных препятствий. Они заметно сдерживали наступление, поскольку были отлично пристреляны противником, прикрывались его огнем. Не всегда обстановка позволяла применять для резки проволоки специальные ножницы (да и были нередко они только у саперов). Огонь артиллерии был довольно эффективен, однако недостаток снарядов и их большие затраты при прорыве обороны часто не позволяли разрушать препятствия с помощью артиллерии.

Ручные гранаты обр. 1912 и 1914 гг. были малоэффективны, так как взрывом при самом удачном попадании, когда граната зависала на заграждении, взрыв рвал 2-4 пряди проволоки, остальную же не повреждал, либо спутывал, еще более осложняя преодоление препятствия. Для проделывания прохода в проволоке требовалась более мощная граната фугасного действия. Учитывая это, для гранат обр. 1914 года был принят дополнительный заряд, надеваемый снизу. Однако такая переделка была все же малоудачной. Требовалась специальная инженерная граната, с большим временем горения замедлителя и сильным зарядом.

Такая граната была изобретена Капитаном Новицким в 1914 году, а усовершенствована прапорщиком Федоровым в 1916 г. и предназначалась исключительно для разрушения искусственных препятствий и проволочных заграждений противника. Применение обеих модификаций гранаты против живой силы запрещалось, поскольку продолжительное время горения замедлителя запала (12 секунд) позволяло неприятелю перебросить гранату.

Граната имела большой заряд ВВ и запал дистанционного действия. Она применялась в основном для разрушения проволочных заграждений. Для подготовки гранаты к броску надо было вытянуть за кольцо ударник из рукоятки и поставить его на шептало. При метании нажимался выступающий из рукоятки рычаг, что приводило к освобождению ударника, который под действием пружины накалывал капсюль-воспламенитель. Устройство запала видно на схеме.

Собственно, разница между гранатами Новицкого и Новицкого-Федорова была в массе заряда и размерах цилиндрической части. Запал был одинаковым.











Любопытно то, что солдаты прозвали гранату просто: "фонарик". Вероятно, сыграло роль сходство ее с ручным фонарем.

Запрет на применение гранаты против живой силы часто нарушался - солдаты часто связывали воедино понятия убойности и силы взрыва. На самом деле осколков граната Новицкого давала еще меньше, чем граната Рдултовского - корпус был жестяной, без осколкообразующего вкладыша. Зато применение гранаты против живой силы в блиндажах и ДОТах полностью себя оправдывало, так как даже если внутри укрытия кто-то и выживал, то получал сильную контузию и сопротивляться уже не мог.

Запал был собран в корпусе рукоятки - так же, как у других русских гранат. Вряд ли вполне удачен его механизм, впрочем, специфика применения гранаты не ставила к нему особо жестких требований. Безусловным позитивом было то, что запал обеспечивал безопасность и надежность срабатывания гранаты

Еще более любопытно то, что в годы Революции, Гражданской войны и вызванной ими смуты, гранату Новицкого полюбили взломщики сейфов. Вместо громоздкого и неудобного динамита, для подрыва сейфа применяли ее. Большое время горения запала (можно успеть спрятаться) и большая мощность - граната была как будто создана для взлома! Впрочем, это уже совсем другая тема...

[КОТТ]

Шаровидные ручные гранаты №15 и №16 обр. 1915 года.

Граната имеет предельно простую, даже примитивную конструкцию. Это объясняется тем, что в период напряженных боев 1915 года потребность в гранатах стремительно росла, а заводы просто не могли справится с их изготовлением.

Граната представляет собой шар, заполненный черным порохом или аммоналом. Фактически это тот же снаряд, что применялся с XVII столетия. Подобные гранаты изготавливались и в о Франции, только некоторые французские аналоги имели терочный запал. Запал гранаты №15 представлял собой типичный терочный запал, конструктором этого варианта был некто Брок.

Запал состоял из колпачка, терки, корпуса, замедлителя, детонатора и бумажной манжеты. Колпачок был связан с теркой шнурком, замедлительный состав воспламенялся при выдергивании этого шнурка. По выгорании замедлителя происходил взрыв гранаты. Замедление – 6-7 секунд. Бумажная манжета предохраняла от проскакивания на детонатор искры при воспламенении терки, что могло вызвать преждевременный подрыв гранаты в руках бойца. Запал был очень чувствителен к сырости и часто оказывал.

В качестве замедлителя применялся также короткий кусок бикфордова шнура, который вставлялся в отверстие в верхней части гранаты. Последнее можно объяснить невысокой надежностью и чувствительностью к сырости терочного запала Брока

Недостатков у гранаты множество: крайнее неудобство в обращении, малая надежность слабое действие, громоздкость, неудобство метания и высокая чувствительность к сырости. именно поэтому в том же году граната была снята с вооружения, сыграв роль временного средства по преодолению дефицита гранат на фронте.

Примечательно то, что эти гранаты могли быть использованы как метательные снаряды для пращи – типичная импровизация первого периода Великой войны.

В книге "Оружие траншейной войны" о гранате написано следующее:

В сентябре 1915 г. главнокомандующий британских войск в Европе Френч начал наступление при Лусе. В планировавшемся прорыве линии немецкой обороны и выходе на открытое пространство за ней важная роль отводилась «Шаровой» гранате №15 или, как ее еще называли, гранате «Крокетный шар». В результате, наступление потерпело неудачу, а проблемы с гранатами едва не привели к полному краху. Вот как описывалось это фиаско в 1919 году: «Многие полки получили гранату «Крокетный шар»… Из-за дождя, у примерно 18 гранат из каждых двадцати не сработал воспламенитель». «Шаровая» граната изначально создавалась с целью «заткнуть брешь» в поставках к проливу Дарданеллы, где ощущалась острая нехватка гранат. При ее конструировании в расчет брали в первую очередь необходимость массового производства быстрыми темпами. Граната не обманула ожиданий своих создателей: в начале сентября объем ее выпуска превысил 200 000 в неделю.

Граната №15 представляла из себя чугунную сферу диаметром 3 дюйма, с внутренними насечками для фрагментации. Запал выпускался в двух вариантах, с замедлением 5 или 9 секунд. Второй вариант предназначался для гренадеров, с которыми, как предполагалось, граната должна была работать очень эффективно. Оба варианта использовали «спичечный» воспламенитель Брока, который зажигался трением о нарукавную повязку, и имели свинцовый защитный колпачок, снимавшийся с запала перед использованием. В боях около пролива Дарданеллы, при жаркой и сухой погоде, граната оправдала возлагавшиеся на нее ожидания. Несомненно, именно это привело Британское командование к мысли, что гранату №15 можно с таким же успехом применить во Франции. Единственными недостатками «Крокетного шара» была излишняя масса заряда ВВ и слишком большой диаметр корпуса (3 дюйма). В качестве решения проблемы с размером гранаты был предложен образец №16 – «Овальный». Практически, эта была та же «Шаровая» граната, но другой формы и с латунной пробкой в нижней части, закрывавшей отверстие, через которое граната наполнялась ВВ. Предполагалось, что к сентябрю «Овальная» граната заменит «Шаровую». Однако, система воспламенения у обеих гранат была одинаковой, поэтому «Овальная» граната страдала от тех же проблем в сырую погоду, что и «Шаровая».

В записке Луиса Джексона, датированной серединой сентября 1915 г., указывалось, что проблема с излишне сильным зарядом ВВ решалась путем замены некоторого количества ВВ песком. Видимо, эта модернизация была введена до сентября, так как в начале месяца генерал-лейтенант Максвелл в своем письме в Министерство обороны отмечал повышение убойности «Шаровой» гранаты при использовании половинного заряда аммонала (около 2.5 – 3 унций). Такое ослабление заряда увеличивало размер осколков.

Примечательно, что Максвелл, как будто предчувствуя провал при Лусе, писал о том, что «Шаровая» граната (равно как и гранаты «Лимон») уступает гранате Миллса. Он выражал надежду на то, что поставки «Крокетных шаров» и «Лимонов» будут скоро прекращены. К сожалению, несмотря на еженедельный выпуск 33 000 гранат Миллса, снабжение ими не было обеспечено в должном объеме. К началу сентября было поставлено всего около 10% от ожидавшегося количества гранат Миллса. Поэтому Максвеллу и Френчу пришлось довольствоваться «Шаровыми» гранатами. Одним из подразделений, которым пришлось пользоваться «Шаровыми» гранатами при Лусе, был 2-й батальон Королевских уэльсских стрелков. Капитан Дунн записал, что к нам в батальон пуступили «новые, весьма неудобные бомбы, известные под названием «Крокетный шар». Нарукавные повязки, о которые полагалось воспламенять запал бомбы, промокли настолько, что стали бесполезны». Роберт Грейвс вспоминал, что у оставшихся в живых бойцы двух передовых рот соседнего Миддлсекского полка, укрывшиеся в воронках перед немецкими проволочными заграждениями, «имелись бомбы, но почти все они были нового образца, выданные перед битвой. Их запалы работали по принципу спичек, и дождь сделал их бесполезными». При описании отвлекающей атаки, проводившейся в то же самое время, Джек упомянул, что «запалы бомб намокли от дождя и не воспламенялись».

Двадцатого ноября 1915 года Армейский совет недвусмысленно постановил, что единственной гранатой с замедлением подрыва по времени, которую он желал видеть в войсках, был образец Миллса №5, и что «Шаровая» граната показала себя совершенно бесполезной и должна быть снята с вооружения. Неудивительно, что солдаты потеряли доверие к «Шаровой» гранате, хотя трудно сказать, было ли оно у них вообще . Армейский совет предложил вернуть все запасы «Шаровых» гранат в Британию, если только не удастся быстро обеспечить их новыми запалами, нечувствительными к дождю. Такой вариант был неосуществим, и 25 ноября все незавершенные контракты по гранатам были отменены. 1915 год оказался не слишком удачным.

Почти двенадцать месяцев спустя, когда битва при Лусе потерялась в тени событий у Сомме, Эдмунд Блунден наткнулся на старый, давно заброшенный склад «Крокетных шаров» и «Щеток». Он рассудил, что лучше им так и оставаться нетронутыми.

граната №16 имела более удобный для переноски и удержания в руке корпус в форме овала. Это обстоятельство способствовало несколько большей популярности гранаты №16.

Неиспользованные гранаты, а также выпущенные британским заводами после отказа в приемке армией, гранаты №15 и №16 были в больших количествах переданы России. Повторилась история с оружием, когда в качестве помощи союзники по Антанте передавали устаревшие образцы с пониженной боевой ценностью. Впрочем, на фоне дефицита гранат армия была рада и такому «подарку».

В литературе встречается название «граната Лемона» применительно к гранатам №15 и №16. Если верить зарубежным источникам, это неверно, так как прозвище «lemon» закрепилось за другой гранатой. Так или иначе, автор считает, что упоминания о гранатах «Лемон» в русской армии как возможных прародительницах советской Ф-1 («Лимонки») следует соотносить именно с гранатами №№15, 16. Тем более, граната «lemon» в Россию, по имеющимся данным, не поставлялась, зато описанные выше гранаты были довольно распространены в русской армии в период 1915-16 годов.

№.15




№.16

[КОТТ]

Ну и знаменитая РУЧНАЯ ГРАНАТА F 1 обр 1915 г. - "Лемонка"


Эта граната была принята на вооружение французской армии в 1915 году, после обобщения опыта по применению гранат в позиционной войне. Не желая повторять ошибки 1914 года, когда немецкая армия была неплохо обеспечена гранатами обр 1913 года и этим получала преимущество в окопной войне, французы решили создать гранату со сбалансированными характеристиками. Правильно учтя недостатки немецких гранат, как то большой в диаметре, неудобный для охвата рукой корпус как у гранаты обр. 1913, ненадежный взрыватель и слабое осколочное действие, французы разработали революционную для своего времени конструкцию гранаты, известную как F 1.

Граната представляла собой изготовленный литьем ребристый яйцевидный корпус, из сталистого чугуна, с отверстием для запала, который был более удобным для броска, чем круглый или дискообразный корпус немецких гранат. Заряд состоял из 64 граммов взрывчатого вещества (тротил, шнейдерит или менее мощные заменители), а масса гранаты составляла 690 грамм. Запал представлял собой конструкцию с капсюлем-воспламенителем ударного действия и замедлителем, по выгорании которого срабатывал капсюль-детонатор, вызывавший подрыв гранаты. В действие он приводился посредством удара колпачком запала о твердый предмет (дерево, камень, приклад и т. д.). Колпачок изготавливался из стали или латуни, имел на внутренней стороне боек, разбивавший капсюль, по типу винтовочного, поджигавший замедлитель. Для безопасности запалы гранат F 1 снабжались проволочной чекой, не допускавшей касания ударником капсюля. Перед броском этот предохранитель удалялся. Такая простая конструкция была хороша для массового производства, но применение гранаты вне окопа, когда не было возможности найти тот самый твердый предмет, явно затрудняло пользование гранатой. Тем не менее компактность, простота и высокая эффективность обеспечили гранате огромную популярность.

В момент взрыва корпус разрывается на 290 крупных тяжелых осколков, начальная скорость разлета которых около 730 м/с. При этом на образование убойных осколков идет 38 % массы корпуса, остальное попросту распыляется. Приведенная площадь разлета осколков — 75–82 м2.

Эта граната была довольно технологичной, не требовала дефицитного сырья, несла умеренный заряд взрывчатого вещества и в то же время обладала большой мощностью и давала большое по тем временам количество убойных осколков. Пытаясь решить задачу правильного дробления корпуса при взрыве, конструкторы использовали глубокую насечку на корпусе. Однако боевой опыт показал, что при современных бризантных ВВ корпус такой формы при взрыве дробится непредсказуемо, причем основное количество осколков имеет малую массу и малоубойны уже в радиусе 20-25 метров, в то время как тяжелые осколки донца, верхней части гранаты и запала имеют высокую энергию за счет своей массы и опасны до 200 м. Поэтому все утверждения насчет того, что насечка имеет своей целью образование осколков по форме выступающих ребер, как минимум, неверна. То же самое следует сказать и насчет явно завышенной дистанции поражения, так как дальность сплошного поражения осколками не превышает 10-15 метров, а эффективная дальность, то есть такая, где хотя бы половина целей будет поражена –25-30 метров. Цифра 200 метров – это не дальность поражения. А дальность безопасного удаления для своих частей. Потому метать гранату следовало из-за укрытия, что было вполне удобно в случае позиционной войны.

гранаты F 1 в больших количествах поставлялись в русскую армию союзником –Францией, применялись и после революции. Эта граната стала образцом для создания всем известной советской Ф-1, которая, по сути, была слегка измененной французской гранатой с новым запалом Ковешникова.

[КОТТ]

[КОТТ]

Еще одна из Английских гранат поставляемых РИА и Белым армиям была РУЧНАЯ ГРАНАТА № 5, № 32, №36 (МИЛЛСА) обр. 1915 г.

Граната Миллса была принята на вооружение армии Великобритании в 1915 году под названием «граната №5». Ее принятие совпало по времени с началом позиционных боевых действий, в связи с чем возросла роль ручного огнестрельного оружия и, конечно, гранат. Армия стала потреблять ручные гранаты в огромном количестве, доселе невиданном, и потому все воюющие стороны, за исключением, пожалуй, Германии, оказались неготовыми к массовому производству ручных гранат. Однако быстро учтя опыт боевых действий, британский конструктор Уильям Миллс разработал очень удачный, можно сказать, классический образец этого оружия.

Граната №5 представляла собой сравнительно небольшой бочкообразный корпус, изготовленный методом литья из статистого чугуна. В нижней части корпуса имелось большое отверстие, которое имело резьбу под цинковую крышку. Оно было предназначено для вкладывания запала. В боковой части корпуса имелось отверстие, закрытое ввинченным в него болтом, это отверстие предназначалось для заполнения корпуса гранаты ВВ и имело только технологическое назначение. Внутри верхней части корпуса был расположен ударный механизм, состоявший из пружины, ударника с вырезом для спускового рычага, самого рычага и трубки, в которой помещался ударник с пружиной. Функцию цапф для оси рычага играли специальные выступы корпуса гранаты, через отверстия в этих выступах продевалась проволочная чека, удерживавшая рычаг от проворота и спуска ударника с боевого взвода. Устройство гранаты видно на схеме.

Таким образом, англичанам удалось создать поистине выдающееся оружие. Граната Миллс воплотила в себе тактические требования «окопной войны», предъявляемые к этому виду оружия. Небольшая, удобная, эта граната удобно металась из любого положения, несмотря на размер она давала достаточно много тяжелых осколков, создавая достаточную площадь поражения. Но самым большим достоинством гранаты был ее запал. Заключалось это в простоте его конструкции, компактности (не было выступающих деталей), и в том, что выдернув кольцо с чекой боец мог безопасно держать гранату в руке в ожидании наиболее благоприятного момента для броска, так как пока не поднимется рычаг, удерживаемый рукой, воспламенения замедлителя не наступит. Немецкие, австро-венгерские и некоторые французские образцы гранат не имели этой поистине необходимой особенности. Имевшая такую особенность русская граната Рдултовского была очень сложна в применении, ее подготовка к броску требовала более десятка операций, в то время как у полностью снаряженной №36 достаточно было разогнуть усики у чеки и выдернуть ее за кольцо.

Однако Миллс имела и недостатки, которые, впрочем, были не столь значительны. Корпус гранаты был все же сложен, имея несколько резьбовых отверстий, в то время как можно было обойтись одним – и для запала, и для снаряжения гранаты ВВ на заводе. Корпус был несимметричен, а это осложняло его обработку после литья, тем более что цапфы для предохранительного рычага усложняли само литье. Трубка для запала внутри корпуса имела довольно сложную форму, что также усложняло производство. Но для промышленно развитого государства, каким была Британия, это не представляло проблемы, и не сказывалось на боевых качествах гранаты. Специалисты, да и простые фронтовики заметили еще один недостаток: по внешнему виду гранаты было невозможно определить, вставлен ли в нее запал. То есть не открутив крышки и не убедившись в наличии запала солдат не мог понять, готова ли к броску эта граната. На практике, в условиях фронта, это иногда приводило к броску незаряженной гранаты.

Тем не менее, Миллс, по-видимому, была наиболее массовой гранатой первой мировой войны. Только с июля 1915г по ноябрь 1918г было выпущено 68329245 гранат Миллса, что означает производство английской промышленностью 56100 гранат в день! И, что небезынтересно, эти гранаты могли применятся как винтовочные. Отстреливались они из специального приспособления, причем перед выстрелом чека выдергивалась, а рычаг удерживался корпусом мортирки. После выстрела рычаг освобождался, происходило срабатывание дистанционного состава. Дальность метания ограничивалась временем горения замедлителя.

Способов метания гранат было несколько, это зависло от их конструкции. Именно это и повлекло за собой принятие после гранаты №5 новых образцов №32 и №36. Разницы в их устройстве не было никакой, так как механизм, корпус и заряд практически не менялись. отличия заключались в устройстве нижней крышки (пробки) и способом метания.

В гранате №32, являвшейся, фактически, переделкой №5, пробка имела отверстие под прут небольшой длинны. Этот прут вставлялся в ствол винтовки и граната могла применятся как винтовочная. Однако это было все же не совсем удобно, так как страдали нарезы в дульной части ствола, а проблема с удержанием рычага делала стрельбу небезопасной.

Поэтому вскоре на вооружение приняли гранату №36, которая вместо прута имела своеобразную тарель, ввинчивавшуюся своим штырем в отверстие пробки. Тарель имела диаметр, равный калибру гранаты, играла роль обтюратора при стрельбе из мортирки. Обе модификации могли применятся как обычная ручная граната.

Эта граната в довольно больших количествах поставлялась в русскую армию, где пользовалась большой популярностью.

Граната Миллс имела очень долгую жизнь: появившись в июле 1915г она использовалась еще во время войны в Корее то есть практически 40 лет. В годы перед второй мировой войны и во время ее появилось множество разработок новых ручных гранат, однако ни одна из них не смогла заменить Миллс.

[кэтрин]

вот то что есть по немцам, интерес представляет колотуха, в кот. вместо вв деревяха. ещё дисковая граната "черепаха", жаль, что половина, поговаривают, что экспериментальная

[КОТТ]

Кэтрин немного напишу про "черепашку": Ручная дисковая граната обр. 1915 г. (Diskushandgranate 15)

Данная граната представляет собой довольно любопытную конструкцию, которая, однако, является ярким примером оружейных курьезов.

Попытка решить проблему мгновенного подрыва гранаты после удара, тем самым исключив ее использование противником (за 6-8 секунд иногда враг успевал «перебросить» гранату), и повысить ее эффективность привела к созданию запалов мгновенного действия. Но их сложность, высокая цена и низкая надежность при падении гранаты в воду, в мягкий грунт, строго на бок, не позволили «мгновенным» запалам заменить дистанционные. Проблемы же, связанные с конструктивными недостатками дистанционных запалов, как то невозможность подрыва гранаты в момент ее падения, приводившая к тому, что опытный противник успевал укрыться от осколков, опасность, вызываемая промедлением метающего гранату бойца, все же не были разрешены, поскольку уменьшение времени горения замедлителя более чем до 3-5 секунд делало гранату опасной для своих солдат.

Как средство для обеспечения мгновенного подрыва гранаты возле противника применялось «метание с задержкой», когда боец сознательно несколько (1-1,5 секунды) медлил с броском гранаты с уже горящим замедлителем, так, что снаряд разрывался либо немедленно после падения, или даже в полете, причиняя максимальное поражение противнику. Но такая методика годилась только для опытных бойцов, знающих особенности во времени горения замедлителя на разнообразных моделях гранат. Применение «метания с задержкой» молодыми солдатами нередко заканчивалось трагически.

Немецкие конструкторы попытались создать гранату, лишенную всех вышеуказанных недостатков. Созданная ими граната имела запал мгновенного действия, подрывавший гранату при ударе о землю или другой твердый предмет. Собственно, запал и является «конструктивной изюминкой». Он собран в дискообразном корпусе гранаты, состоит из шести радиально расположенных трубок (в форме буквы Ж), сходящихся в центре гранаты. Четыре трубочки содержат капсюли-воспламенители, в одной трубочке находится стержень с закрепленным на нем ударнике в виде четырехлучевой звезды. Под трубкой с стержнем расположена трубка с детонирующим составом. Полость корпуса заполнена взрывчатым веществом (тринитротолуолом) массой 100 граммов. Всего известно 2 типа гранат такого устройства: оборонительная, имевшая больший заряд, и наступательная. Внешне они различаются толщиной корпуса, большей у оборонительной гранаты, и наличием маркировки – на наступательной гранате ее не было.

Перед броском солдат вытягивал чеку, фиксирующую стержень с ударником, бросал гранату в цель. Дискообразная форма диктовала и способ метания – подобно диску для спортивных соревнований, с закруткой его вокруг своей оси. Аэродинамика дискообразной гранаты была весьма неплохой, что позволяло достичь большей дальности броска в сравнении с шарообразным (яйцеобразным) или цилиндрическим снарядом.

При ударе ребром корпуса ударником накалывался капсюль в одной из трубочек, что вызывало подрыв гранаты.

Наряду с такими достоинствами как высокая дальность броска и мгновенное срабатывание в момент удара, граната обладала и многими недостатками. Так, она была сложнее и дороже, чем обычная граната с дистанционным запалом, сложность устройства и чувствительность к ударам предъявляли повышенные требования к подготовке бойцов, применяющих гранату. При падении в грязь, воду, снег, граната часто не взрывалась, так как сила удара была недостаточной для срабатывания запала. Сам механизм запала был велик, а его «мертвая» масса значительно превышала массу дистанционного запала, а это либо вело к перетяжелению гранаты, либо к уменьшению заряда ВВ.

Основным же доводом «против» была сложность и низкая, в сравнении с обычными гранатами, надежность. Вскоре дисковые гранату сняли с производства, их а запасы в войсках были быстро израсходованы.

Кстати, форма корпуса обусловила и особенности формирования осколочного поля. Разлет осколков шел в основном в сторону плоских поверхностей, и незначительно – от ребер корпуса. То есть, если метнуть диск параллельно земле, осколочное поражение противника будет небольшим или же его не будет вовсе: осколки уйдут вверх и вниз, совсем мало – в стороны. Если же метнуть такую гранату перпендикулярно поверхности земли, то разлет осколков пойдет в стороны, но опять таки, почти не пойдет вперед и назад. Цилиндрический корпус также далеко не идеален в этом плане, но осколочное поле при его подрыве более предсказуемо и равномерно .
Вообще, конструкция гранаты очень интересна с технической точки зрения, однако далеко не все, работающее в теории и на полигонах столь же надежно на переднем крае в окопной грязи. Поэтому дискообразная граната очень быстро отошла в историю, а время гранат с запалами мгновенного действия пришло только в конце ХХ века

[КОТТ]

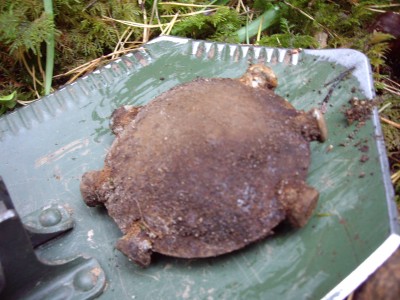

"Черепашка живьем"

[КОТТ]

А вот немного про "Пасхальное ейцо": ГРАНАТА обр. 1916 г. (Eierhandgranate 16)


Гранаты обр. 1913 и 1915 годов были довольно неплохим оружием, но удобство их ношения и применения оставляли желать лучшего. Для гранаты типа Kugelhandranate 13 даже производили специальный металлический подвес для удобства транспортировки. Носить громоздкие «колотушки» было также малоудобно. Поэтому на повестке дня стал вопрос о новой ручной гранате, более компактной, чем предыдущие. И она была создана.

В 1916 году на вооружение немецкой армии поступила новая граната - Eierhandgranate 16. Эта лимонка весила 310 граммов и имела рубашку (вернее, корпус. Прим. авт.) из литого железа, выкрашенную в черный цвет. Запал гранаты обеспечивал пятисекундное замедление, хотя существовала модификация гранаты с восьмисекундной задержкой – предназначенная для стрельбы из гранатомета. При известном навыке эту гранату можно было забросить на 50 метров, радиус поражения гранаты был достаточно ограничен. Впервые лимонки немцы применили в июле 1916 года. Контратаковав англичан к северу от Типваля (над Соммой), немецкие солдаты, забросав лимонками англичан, сумели занять потерянные позиции.

Эти гранаты были очень популярны среди штурмовиков и пехотинцев, да и вообще, их компактность и неплохие качества заслужили уважение у фронтовиков. В гранате применялись более мощные взрывчатые вещества, чем в Stielhandgranate 15.

Запал был терочным, простым в применении. Существовало 2 разновидности запала, как с открыто расположеной петлей из шнура, так и с пробкой, закрывавшей полость со свернутым шнуром. На колпачке проставлено время замедления в секундах, колпачок прикреплен к шнуру и служит также для удобства его удержания.

Трофейные гранаты применялись также армиями Антанты, в том числе и Россией.

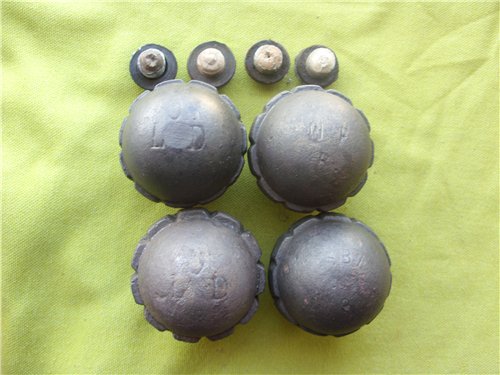

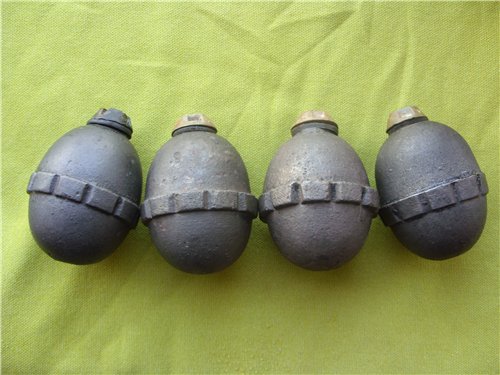

Вот мои:
